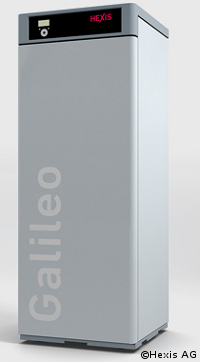

Mikro-KWK: Galileo 1000N von Hexis AG
Das Mikro-KWK Galileo 1000N von der Hexis AG basiet auf einem Brennstoffzellen-System, das in einem elektrochemischen Prozess Erdgas in Wärme und Strom umwandelt. Effizient, umweltschonend und praktisch geräuschlos deckt das Mikro-KWK Galileo 1000 N den gesamten Heizungsbedarf sowie den Grundbedarf an Elektrizität eines Einfamilienhauses und kleinerer Mehrfamilienhäuser.
Die Brennstoffzelle des Galileo 1000N liefert eine elektrische Leistung von einem Kilowatt und eine thermische Leistung von etwa zwei Kilowatt. Wenn der Gebäude-Wärmebedarf diesen Wert überschreitet, kann ein integrierter Gasbrenner bis zu weitere 20 Kilowatt Heizwärme bereitstellen.
Je nach Wärmebedarf des Gebäudes wird ein Heizwasser-Pufferspeicher in das Heizungsnetz integriert. Der vom Mikro-KWK Galileo 1000N erzeugte Strom wird in das Hausnetz eingespeist, überschüssiger Strom in das öffentliche Netz eingespeist. Über die Eigenerzeugung hinaus gehender Strombedarf wird vom Stromversorger bezogen.
Das Mikro-KWK Galileo 1000N wird im Unterdruck betrieben, wodurch kein Brennstoff in die Umgebung austreten kann. Das System besteht im Wesentlichen aus zwei Teilen. Im oberen Teil befindet sich das Brennstoffzellenmodul, das im Servicefall leicht zugänglich ist. Im unteren Teil sind die Komponenten für Stromumwandlung, Wärmeauskopplung und Bereitstellung der Zusatzwärme untergebracht. Als zentrales, tragendes Bauteil dient ein Doppelkammer-Wärmetauscher. In ihm sind der Zusatzbrenner mit Lüfter und Gas-Luft-Verbund sowie die Heizkreispumpe integriert.
Über einen Heiz-Wasserkreislauf kann die Abwärme der Brennstoffzelle und des Zusatzbrenners des Galileo1000N für die Bereitstellung von Raumwärme und Warmwasser genutzt werden. Zur Stromumwandlung von Gleich- in 230V Wechselstrom dient ein Wechselrichter. Die Abgasströme des Galileo Nwerden in einer Kondensatssammelwanne vereint. Das darin integrierte Brennstoffzellengebläse stellt die Luft für die elektrochemische Reaktion in der Brennstoffzelle bereit.
| Gerät | elektrische Leistung | Wirkungsgrad | thermische Leistung |
|---|---|---|---|
| Galileo N | 1,0 kWel | 30 % | 2,0 kWth |
